语音综合接入网关

简要介绍

DXG系列综合接入网关产品是一种基于PSTN、IP软交换等技术，由我公司自主研发制造的综合接入网关设备。该设备采用先进的软硬件技术、电信级的设计，保证了设备的高可靠性。系统使用成熟高性能的CPU和DSP架构，并使用嵌入式实时操作系统和高效的算法，具有优异的性能。设备采用模块化设计，可以根据需求灵活地提供不同的容量平滑扩容。

DXG产品可以满足不同行业企业和运营商的语音通讯需求，成为企业级IP电话系统的核心产品,可以作为接入或落地综合语音网关使用。DXG产品支持数字中继、模拟中继（FXO/FXS）、无线（GSM\CDMA\3G）、PTT、音频、集群和IP接口，数字中继支持SS7（TUP/ISUP）、ISDN PRI信令（DSS1）以及V5等多种信令。IP域接口支持SIP和H.323。

■ 开放的接口和良好的兼容性

l 提供窄带接口实现与PSTN和传统 PBX（Private Branch Exchange）的互联互通，支持 SS7、PRI、R2、V5.2、Q.SIG和 FXO/FXS。

l 提供无线模块接口，支持GSM：850\900\1800\1900，CDMA:800\1900，WCDMA-E:900\2100@UMTS、900\1800@GSM，WCDMA-A：850\1900@UMTS、850\900\1800\1900@GSM；

l 提供PTT和广播接口，完成了对讲机的语音信号转换成IP信号，接入到专业版或标准版的RoIP 群组，实现了客户端与主机或者PSTN的对讲通信。

l 提供分组中继综合接入汇接网关DXG产品之间或者与 SoftSwitch之间的互联互通，支持 SIP协议。

l 提供分组协议实现分组终端设备的接入，支持 SIP控制协议，支持 RTP（Real-time Transport Protocol）等 VoIP传输协议，支持 T.30、T.38传真协议。

l 支持 Telnet、TFTP（Trivial File Transfer Protocol）等协议，可方便地接入远端网管系统和进行系统加载。

l 支持 SNTP（Simple Network Time Protocol）协议。

l SIP协议兼容CISCO、Notel、Lucent、华为、中兴等主流VOIP产品。

■ 先进的架构和语音处理技术

l 内嵌语音系统，融合了传统交换、软交换、语音网关的功能。

l 丰富的嵌入式 IVR（Interaction Voice Response）资源，实现友好语音提示和二次拨号。

l 支持 TDM（Time Division Multiplex）交换、TDM-IP交换和纯 IP交换。

l 支持多种编解码、防抖动缓存、回声抑制、静音压缩、舒适噪声生成、自动增益、丢包补偿，为语音和视频的高质量传送提供保证。

l 支持语音激活检测(VAD)、舒适噪音生成(CNG)、回声消除（Echo Cancellation）；

l 支持双音多频信号（DTMF）生成/检测、主叫号码（Caller ID）生成检测功能；

l 支持灵活的输入/输出增益控制；

l 支持分布式架构、集中式管理。

■ 高处理能力

l 30路同时发起呼叫，平均呼叫接通时间<1.5s。

l 平均语音编码动态切换时间<60ms。

■ 高可靠安全性

l 支持双网络口；

l 支持业务板热插拔；

l SBC双归属、QoS语音优先

l 支持电源备份；

■ 易维护性

l 提供 GUI（Graphical User Interface）、 CLI（Command Line Interface）命令行、 Web等多种维护方式。

l 提供信令跟踪、资源跟踪等功能，为操作维护人员提供故障分析与定位功能。

l 提供告警查询、过滤、删除和保存等功能。系统实时接收并显示设备的故障报告，使维护人员可以对故障源进行快速诊断，并采取相应的措施恢复正常业务。

l 通过 FTP客户端可实现 DXG系列产品主机版本的升级。

■ 主要功能

DXG系列产品主要功能列表

l 主/被叫号码变换；

l 支持作为终端向其他GK或SIPserver注册中继功能；

l 支持作为GW设备受上级GK/SS控制完成中继呼叫；

l 支持E1/SIP /FXO/FXS/E&M/GSM/CDMA/PTT 任意之间交换；

l 支持自动路由功能；

l 支持大容量黑白名单；

l 支持同时注册4个SIP SERVER；

l 支持CDR输出；

l 传真支持：T30、T38和透传；

l 支持连选功能；

l 支持电话主叫号码检测和来电显示；

l 支持拨号音、回铃音等生成；

l 端口支持增益和舒适噪音可调；

l FXS支持长距离模式，线长可达20km；

l 支持GSM/CDMA语音和短信；

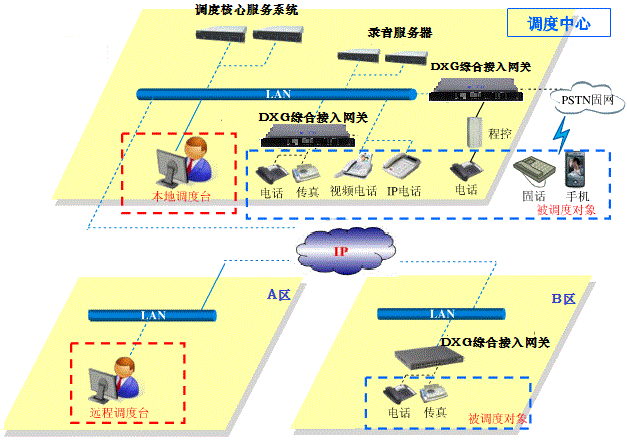

l 支持PTT音频和广播接口，适应指挥调度行业应用；

l 多路由、多局向管理，分组、分群交换管理，可智能化的路由分配及话务均摊

l 灵活控制线路的打入打出，长途加锁，可通过话机控制

l 呼叫性能完备，可以提供各种呼叫功能以及客户定制的特殊呼叫方式等

l 有语音处理功能，可进行放音，内置电脑话务员

l 实时话务监控处理

■ 功能特性

DXG系列产品主要功能特性如下表
功能特性	说明
呼叫控制和处理	具有本地电话和长途电话交换设备的功能，支持两方和多方呼叫的建立，可以控制媒体网关传送各种信号音。
黑白名单	预制了两个限呼组：黑名单、白名单，两个限呼组之间存在固定的限呼关系，配置工具配置限呼关系来决定是允许或者拒绝一次呼叫。
支持的信令和协议	支持SS7、PRI、R2、V5.2、Q.SIG信令，支持SIP协议。
业务功能	可以提供PSTN/ISDN业务，包括基本业务和补充业务。
互通功能	通过SS7、PRI、R2、V5.2、Q.SIG信令实现与PSTN互通，通过SIP协议实现与SIP终端以及相邻的IPPBX互通
智能路由	在IP或TDM中继故障后自动重选，另外能够根据实际需求配置中继选路的策略以达到局间通信的可靠性和费用最低的要求。
话单采集和生成	具有采集和生成详细话单的功能。
语音处理功能	支持常见的语音编解码：G.711A/U、G.729、G.723.支持静音检查与压缩、回声消除、防抖动等技术，保证语音通话质量达到电信级要求。
传真处理功能	支持T.30、T.38传真，支持传真透传，保证传真的可靠传输。
管理特性	支持Telnet管理协议，提供图形用户接口和命令行接口。提供自助服务，提供信令跟踪，提供告警管理。

■ 接口、信令和协议

指标名称	指标明细
接口	FXO/FXS/SIP/E1/GSM/CDMA/WCDMA/PTT
E1信令	SS7/PRI/R2/Q.SIG/V5.2
VoIP协议	SIP: RFC3326(Reason header in SIP messages) RFC3372(SIGTRAN and SIP-T) RFC2327(sdp) RFC3398(ISUP-SIP Mapping) RFC3261(sip) RFC5806(Diversion Indication in SIP) RFC2833( DTMF ) RFC3362(t.38) RFC 3261(SIP 2.0) RFC3204(MIME media types for ISUP and QSIG Objects) RFC3578(Mapping of ISUP overlap to SIP)
语音编解码	Codec:G.711 U-Law and A-Law, G.711 Appendix 1, G.723.1 and G.723.1 Annex A, G.729 Annex A and Annex B, G.726，GSM，ARM,ILBC
GSM/CDMA	GSM：850\900\1800\1900，CDMA:800\1900，WCDMA-E:900\2100@UMTS、900\1800@GSM，WCDMA-A：850\1900@UMTS、850\900\1800\1900@GSM
传真协议	T30， T38，透传
网络协议	IP、NAT、ICMP、ARP、HTTP、BOOTP、FTP、TFTP、DHCP、PPPOE、SNMP、Diff-Serv
回声消除	G.168 128ms

■ 尺寸和重量

产品型号	整机满配重量	尺寸
DXG3000	4KG	482mm286mm44mm (1U)
DXG6000	6KG	482mm300mm88mm (2U)
DXG9000	10KG	482mm300mm180mm (4U)

■ 电源和功耗

产品型号	额定电压	输入电压范围	配置最大功耗
DXG3000	220V	110-240V	60W
DXG6000	220V	110-240V	80W
DXG9000	220V	110-240V	180W

■ 系统容量

内容\产品型号	DXG3000	DXG6000	DXG9000
SIP中继最大容量	128路	128路	128路
数字中继最大容量	120（4E1）路	120（4E1）路	120（4E1）路
模拟中继最大容量(FXS/FXO)	32路	64路	192路
T30/T.38传真通道	32路	32路	32路
E1/T1接口最大数量	4个	4个	4个
GSM/CDMA无线接口	8个	16个	32个
PTT接口	4个	4个	8个
4线模拟RJ45接口数量	8个	16个	48个
网口数量	1个	1个	2个
串口数量	1个	1个	1个
电源接口	1个	1个	1个（最多2个）
