模拟语音网关（IAD）
简要介绍

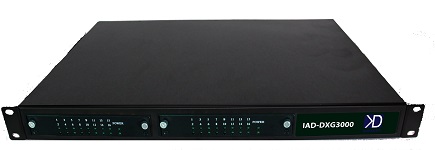

IAD系列模拟接入网关DXG1000\3000\9000产品是一种基于PSTN、IP软交换等技术，由我公司自主研发制造的IAD综合接入网关设备。该设备采用先进的软硬件技术、电信级的设计，保证了设备的高可靠性。系统使用成熟高性能的CPU和DSP架构，并使用嵌入式实时操作系统和高效的算法，具有优异的性能。设备采用模块化设计，可以根据需求灵活地提供不同的容量平滑扩容。
DXG可以满足不同行业企业和运营商的语音通讯需求，成为企业级IP电话系统的核心产品,可以作为接入或落地综合语音网关使用。DXG支持数字中继、模拟中继（FXO/FXS）、无线（GMS\CDMA\3G）、PTT和IP接口，数字中继支持SS7（TUP/ISUP）、ISDN PRI信令（DSS1）以及V5等多种信令。IP域接口支持SIP和H.323。
■ 开放的接口
l 提供窄带接口实现与PSTN和传统 PBX（Private Branch Exchange）的互联互通，支持FXO/FXS。
l 提供分组中继模拟语音网关IAD-DXG产品之间或者与 SoftSwitch之间的互联互通，支持 SIP协议。
l 提供分组协议实现分组终端设备的接入，支持 SIP控制协议，支持 RTP（Real-time Transport Protocol）等 VoIP传输协议，支持 T.30、T.38传真协议。
l 支持 Telnet、TFTP（Trivial File Transfer Protocol）等协议，可方便地接入远端网管系统和进行系统加载。
l 支持 SNTP（Simple Network Time Protocol）协议。
■ 先进的架构
l 内嵌语音系统，融合了传统交换、软交换、语音网关的功能。
l 丰富的嵌入式 IVR（Interaction Voice Response）资源，实现友好语音提示和二次拨号。
l 支持 TDM（Time Division Multiplex）交换、TDM-IP交换和纯 IP交换。
l 支持多种编解码、防抖动缓存、回声抑制、静音压缩、舒适噪声生成、自动增益、丢包补偿，为语音和视频的高质量传送提供保证。
l 支持分布式架构、集中式管理。
■ 高处理能力
l 30路同时发起呼叫，平均呼叫接通时间<1.5s。
l 平均语音编码动态切换时间<60ms。
■ 高可靠性
l 提供双业务网口，当一个网口出现故障时，另一个网口自动承担工作，实现备份。
■ 易维护性
l 提供 GUI（Graphical User Interface）、 CLI（Command Line Interface）命令行、 Web等多种维护方式。
l 提供信令跟踪、资源跟踪等功能，为操作维护人员提供故障分析与定位功能。
l 提供告警查询、过滤、删除和保存等功能。系统实时接收并显示设备的故障报告，使维护人员可以对故障源进行快速诊断，并采取相应的措施恢复正常业务。
l 通过 FTP客户端可实现 IAD-DXG系列产品主机版本的升级。
■ 主要功能
|
IAD-DXG系列产品主要功能列表
|
|
l 主/被叫号码变换；
l 支持作为终端向其他GK或SIPserver注册中继功能；
l 支持作为GW设备受上级GK/SS控制完成中继呼叫；
l 支持SIP /FXO/FXS任意之间交换；
l 支持自动路由功能；
l 支持大容量黑白名单；
l 支持同时注册4个SIP SERVER；
l 支持CDR输出；
l 传真支持：T30、T38和透传；
l 支持连选功能；
l 支持电话主叫号码检测和来电显示；
l 支持拨号音、回铃音等生成；
l 端口支持增益和舒适噪音可调；
l 多路由、多局向管理，分组、分群交换管理，可智能化的路由分配及话务均摊
l 灵活控制线路的打入打出，长途加锁，可通过话机控制
l 呼叫性能完备，可以提供各种呼叫功能以及客户定制的特殊呼叫方式等
l 有语音处理功能，可进行放音，内置电脑话务员
l 实时话务监控处理
|
■ 接口、信令和协议
|
指标名称
|
指标明细
|
|
接口
|
FXO/FXS/SIP/IMS
|
|
VoIP协议
|
SIP:
RFC3326(Reason header in SIP messages)
RFC3372(SIGTRAN and SIP-T)
RFC2327(sdp)
RFC3398(ISUP-SIP Mapping)
RFC3261(sip)
RFC5806(Diversion Indication in SIP)
RFC2833( DTMF )
RFC3362(t.38)
RFC 3261(SIP 2.0)
RFC3204(MIME media types for ISUP and QSIG Objects)
RFC3578(Mapping of ISUP overlap to SIP)
|
|
语音编解码
|
Codec:G.711 U-Law and A-Law, G.711 Appendix 1, G.723.1 and G.723.1 Annex A, G.729 Annex A and Annex B, G.726，GSM，ARM,ILBC
|
|
传真协议
|
T30， T38，透传
|
|
网络协议
|
IP、NAT、ICMP、ARP、HTTP、BOOTP、FTP、TFTP、DHCP、PPPOE、SNMP、Diff-Serv
|
|
回声消除
|
G.168 128ms
|
■ 尺寸和重量
|
产品型号
|
整机满配重量
|
尺寸
|
|
IAD-DXG1000
|
3KG
|
482mm*216mm*44mm (1U)
|
|
IAD-DXG3000
|
4KG
|
482mm*286mm*44mm (1U)
|
|
IAD-DXG6000
|
6KG
|
482mm*300mm*88mm (2U)
|
|
IAD-DXG9000
|
10KG
|
482mm*300mm*180mm (4U)
|
■ 电源和功耗
|
产品型号
|
额定电压
|
输入电压范围
|
配置最大功耗
|
|
IAD-DXG1000
|
220V
|
110-240V
|
25W
|
|
IAD-DXG3000
|
220V
|
110-240V
|
60W
|
|
IAD-DXG6000
|
220V
|
110-240V
|
80W
|
|
IAD-DXG9000
|
220V
|
110-240V
|
180W
|
■ 系统容量
|
内容\产品型号
|
IAD-DXG1000
|
IAD-DXG3000
|
IAD-DXG6000
|
IAD-DXG9000
|
|
SIP中继最大容量
|
16路
|
128路
|
128路
|
128路
|
|
模拟中继最大容量(FXS/FXO)
|
16路
|
32路
|
64路
|
192路
|
|
T30/T.38传真通道
|
16路
|
32路
|
32路
|
32路
|
|
4线模拟RJ45接口数量
|
16个FJ11
|
8个
|
16个
|
48个
|
|
网口数量
|
1个
|
1个
|
1个
|
2个
|
|
串口数量
|
1个
|
1个
|
1个
|
1个
|
|
电源接口
|
1个
|
1个
|
1个
|
1个（最多2个）
|
l 储存温度：-40ºC～ 70ºC。
l 长期工作温度：0ºC～ 45ºC。
l 短期工作温度：-10ºC～ 55ºC。
l 环境湿度：5%～ 95% RH，无凝结。
l保护：高压保护，防雷电。
►►基于IP调度指挥系统的组网方案
该调度指挥系统广泛应用于煤矿、公安、电力、部队、消防、交通、渔政等行业。
►►基于IP呼叫中心系统的组网方案
如有任何需求，请与我们销售部门联系，谢谢！
